Les correspondances de couleur pour les câbles RJ45

Dans le monde des réseaux informatiques, les câbles RJ45 sont essentiels pour connecter différents appareils tels que les ordinateurs, les routeurs et les commutateurs. La compréhension de la correspondance des couleurs des fils dans un connecteur RJ45 est cruciale pour garantir une connexion réseau fiable et efficace. Voici un guide sur les standards de couleurs utilisés pour les câbles RJ45 et leur importance.

Standards de câblage RJ45

Il existe deux standards de câblage principaux pour les câbles RJ45 : T568A et T568B. Bien que les deux configurations offrent les mêmes performances, il est important de rester cohérent avec le standard choisi dans l’ensemble du réseau.

T568A

  1. Blanc/Vert
  2. Vert
  3. Blanc/Orange
  4. Bleu
  5. Blanc/Bleu
  6. Orange
  7. Blanc/Marron
  8. Marron

T568B

  1. Blanc/Orange
  2. Orange
  3. Blanc/Vert
  4. Bleu
  5. Blanc/Bleu
  6. Vert
  7. Blanc/Marron
  8. Marron

Pourquoi les couleurs sont-elles importantes ?

  • Prévention des erreurs : Suivre correctement la correspondance des couleurs est essentiel pour éviter des erreurs de câblage qui peuvent conduire à des problèmes de réseau.
  • Standardisation : Utiliser les standards de câblage établis aide à maintenir la cohérence et la fiabilité dans les installations réseau.
  • Facilité de maintenance : Une standardisation correcte facilite le dépannage et la maintenance du réseau par les techniciens.

Câblage croisé vs. câblage droit

  • Câblage droit : Utilisé pour connecter des appareils différents, comme un ordinateur à un commutateur. Les deux extrémités du câble sont câblées en utilisant la même configuration (soit T568A, soit T568B).
  • Câblage croisé : Utilisé pour connecter des appareils similaires, comme deux ordinateurs directement. Une extrémité utilise la configuration T568A et l’autre T568B.

Conseils pour le câblage

  • Vérifiez la compatibilité : Assurez-vous que la configuration de câblage est compatible avec votre matériel réseau.
  • Testez vos câbles : Après avoir serti vos connecteurs, utilisez un testeur de câble pour vous assurer que le câblage est correct.
  • Soyez précis : Assurez-vous que les fils sont parfaitement alignés et insérés uniformément dans le connecteur RJ45 avant de sertir.

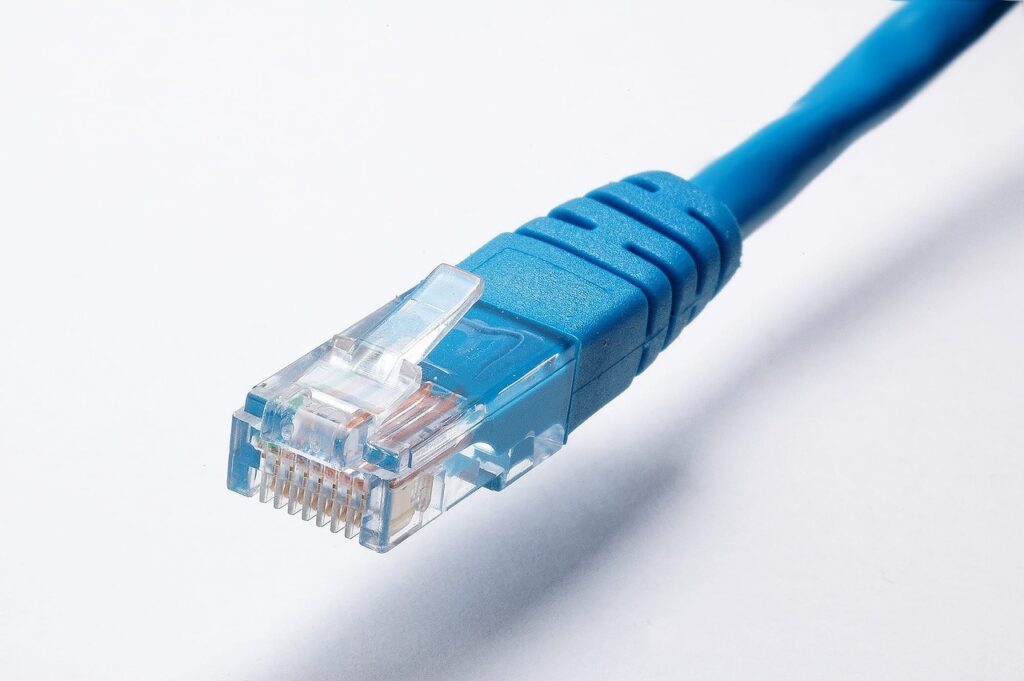

network cable, network, cable

La compréhension des correspondances de couleur pour les câbles RJ45 est essentielle pour toute personne travaillant avec des réseaux informatiques. Que vous installiez un petit réseau domestique ou un réseau d’entreprise complexe, le respect des standards T568A ou T568B garantit une connexion fiable et efficace entre vos appareils.
